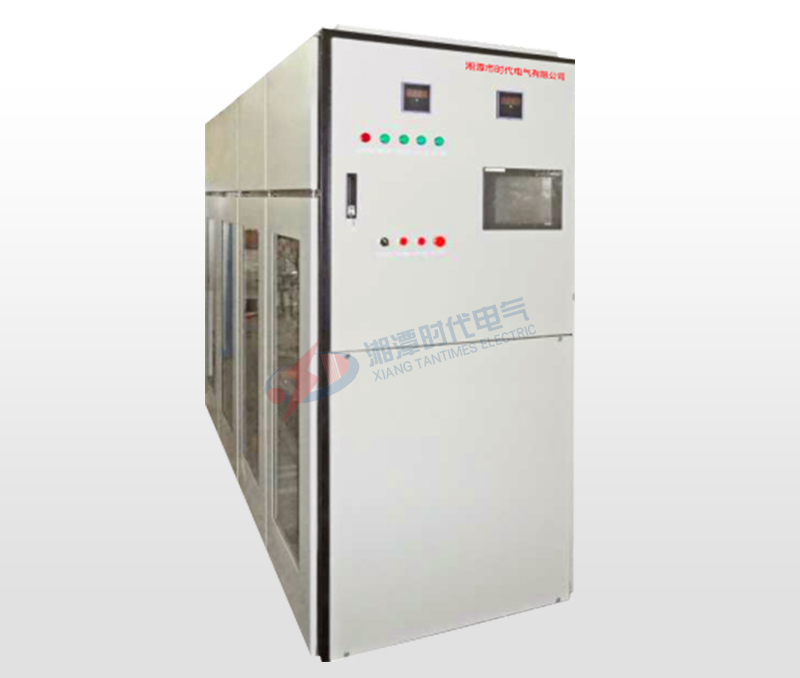

WKHS電解、電化學、冶金用整流器
產品介紹：
本系列產品是大功率電解、電化學、冶金用晶閘管整流裝置或二極管整流裝置，主要用于鋁、 鎂、錳、鋅、銅、鉛、鉍、錫、鎳等有色金屬電解;稀土冶煉;水電解制氫、制氧、食鹽電解;鉀鹽電解制燒堿、鉀堿、制鈉，氯化鉀電解制氯酸鉀、高氯酸鉀，環保污水處理等電化學;也可作為碳化硅爐、石墨化爐、礦冶爐及碳素廠等加熱用及類似負荷所需的直流電源用。
本系列裝置冷卻方式為水冷或風冷。
本系列裝置分ZHS電力半導體二極管整流型(調壓器或者有載調壓變壓器加飽和電抗器調壓)及WKHF(S)晶閘管整流型兩大類。
調壓方式(該系列產品有多種調壓方式)：
● 采用感應調壓器調壓，調壓范圍：0—100%;
● 采用有載調壓整流變壓器，調壓范圍：60—100%;
● 采用有載調壓變壓器加整流變壓器，調壓范圍：50～105%;
● 采用有載調壓變壓器串整流變壓器加自飽和電抗器，調壓范圍：50—105%(自飽和電抗器作細調時，調壓范圍：5—10%);
● 采用可控硅調壓：中、小型容量可直接采用可控硅調壓，一次功率較大時可采用有載開關粗調，可控硅細調。
電解、電化學、冶金用整流裝置產品特點：
本系列裝置將三相(或多相)交流電轉換成電壓可調的具有穩流特性或其他電氣自控要求的大功率直流電源。
整流柜柜體采用鋼或鋁合金的組合結構、減少渦流損耗，柜內以拉制的雙孔銅母排為基本整流臂，組成各種電聯接電路，將晶閘管直接壓在雙孔母排上，既作匯流臂又作冷卻器，元件支路無均流電抗器，結構緊湊，使整個系統、損耗小，效率高、噪聲低。
電路聯結方式：
● 雙反星帶平衡電抗器式(Ud：300V以下);
● 雙反星五柱式不帶平衡電抗器式 ;
● 三相橋式(Ud：300V)以下;
● 同相逆并聯三相橋式(12kA以上);
● 同相逆并聯雙反星帶平衡電抗器式(25kA以上);
● 同相逆并聯雙反星五柱式不帶平衡電抗器式。
控制系統：
采用PLC +觸摸屏操作控制?？稍谟|摸屏上設定整流裝置的輸出電壓、電流、有載調壓開關檔位，高壓開關柜、強油水冷卻裝置、純水冷卻裝置的分合閘控制;可動態顯示直流輸出電壓、電流、系統功率因數、變壓器油溫、整流器進、出水口溫度等。
● 可觸摸屏上顯示運行過程中出現的各種故障，并以聲光報警的方式予以提示;
● 人機界面(PLC觸摸屏)控制面板可為全中文界面，方便直觀 ;
● 系統可具有遠程計算機監控通訊接口功能。
技術參數：
| 交流輸入電壓 | 380V、6kV、10kV、35kV |
| 直流輸出電流（A） | 100A-200000A |
| 直流輸出電壓（V） | 18V、36V、75V、100V、160V、250V、315V、400V、500V、600V、1000V、1500V、2000V等 |
