YBM-12型預裝式變電站
產品介紹：
YBM-12型高壓/低壓預裝式變電站，用于10kV環網供電、雙電源供電或終端供電系統中，作為變電、配電計量、補償、控制和保護的成套裝置。變電站內除裝有變壓器外，高壓側還裝有四工位(或二工位)負荷開關、后備保護熔斷器及插入式熔斷器;低壓側按用戶要求可裝配控制電器、配電電器、補償裝置及計量表計等。以變壓器油作為絕緣和滅弧介質。 本產品是吸收國外新先進技術，結合國內實際情況研制開發的。變壓器為S9-M、S11-M型。整臺產品具有體積小、安裝簡便、低噪音、低損耗、全保護、維修簡單、性能價格比高等特點。
產品特點：
● 箱體：
YBM-12型預裝式變電站底座由槽鋼焊接而成，進行防銹處理后涂防銹漆。外殼采用環保型復合型材板、薄鋼板或鋁合金板制成。頂部鋼板內襯隔熱層，上周沿四側開有散熱通風孔。箱變布置根據設計或用電需要設計成目字型、品字型;根據安裝環境地點可設計成環保景觀型或普通型。室內分別設置高壓室、變壓器室、低壓室三個相互獨立隔離室。
● 高壓室：
內置10KV(6KV)高壓配電柜，常用普通型SF6負荷開關或充氣式SF6負荷開關柜，當變壓器容量較大時可配置真空斷路器柜;
● 變壓器室：
可配置干式、油浸式或特種變壓器，室頂裝設通風散熱裝置，油浸式變壓器底部設有滲油柵，并裝設防護隔網。
● 低壓室：
內置固定或抽出式配電柜;
箱變設置計量觀察窗，便于戶外抄表。

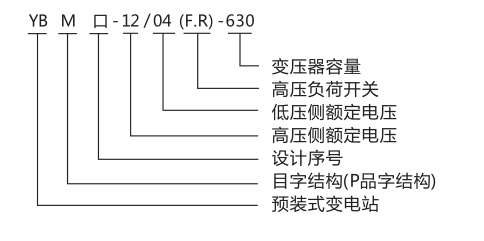

型號說明：
主要用途：
YBM-12/0.4型高壓/低壓預裝式變電站適用于10kV系統環網和放射式電網供電的終端配電。替代專用配電室，具有占地面積小，環保，美觀大方，安裝移動方便。廣泛應用于城市、道路、公園、礦山等戶外場所。
適用條件：
● 海拔不超過2500米;
● 環境溫度40℃~-25℃;
● 日均相對濕度不超過95%;
● 月均相對溫度不超過90%;
● 抗震能力8度;
● 無劇烈震動、腐蝕、火災、爆炸危險的場所。
設備選項：

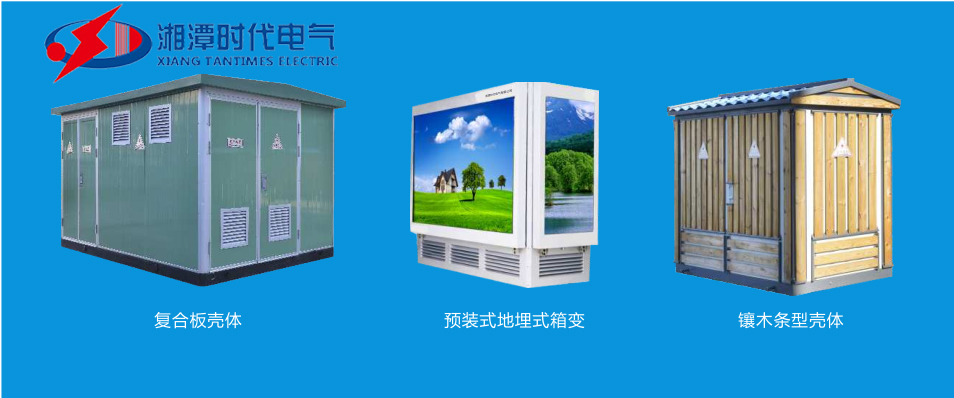

● 箱體：復合材板、薄鋼型板、鋁合金板。外貼瓷磚景觀形。顏色：乳白色、淡綠色、環保綠色、天藍色、其他;
● 高壓室：XGN15-12型SF6環網柜、其他形式高壓柜;
● 變壓器：S9、S11、SC8、SCB系列等干式、油浸式;
● 低壓側：GGD、PGL、GCK、GCS等低壓柜。
